Jenis-jenis Kapasitor – Pada uraian materi sebelumnya kita telah membahas cukup detail mengenai jenis jenis resistor berdasarkan fungsi kegunaannya. Di mana setelah mempelajari materi tersebut, tentu kita telah memahami apa itu resistor secara umum, dan apa saja jenis-jenisnya.
Nah! Adapun pada materi singkat kali ini, persis seperti judul di atas, kita akan membahas mengenai apa itu kapasitor dan apa saja jenis-jenis kapasitor dalam elektronika. Penasarankan? Oke! Daripada kelamaan, lebih baik langsung saja simak uraian selengkapnya di bawah ini yah.
Apa itu Kapasitor?
Secara sederhana, kondensator ataupun yang sering disebut dengan kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday.
Kondensator juga dikenal sebagai “kapasitor”, namun kata “kondensator” masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia condensateur, “condensatore”, Indonesia dan Jerman.
Condensator atau Spanyol Condensador. Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.
Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tabelt atau kancing baju.
Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).
Jenis-Jenis Kapasitor Berdasarkan Kegunaannya
Setelah anda tahu yang dimaksud dengan komponen kondensator maupun kapasitor, kenali juga jenis-jenis kapasitor dalam elektronika. Karena seperti halnya komponen elektronika yang lain, kondensator juga memiliki banyak jenis atau macam-macamnya. Berikut jenis-jenis kapasitor/kondensator berdasarkan kegunaannya:
a. Kapasitor Tetap
Kondensator tetap ialah suatu kondensator yang nilainya konstan dan tidak berubah-ubah.(nilai kapasitasnya tetap tidak dapat diubah).Kondensator tetap ada tiga macam bentuk :
1. Kapasitor Keramik (Ceramic Capacitor)
Bentuknya ada yang bulat tipis, ada yang persegi empat berwarna merah, hijau, coklat dan lain-lain.Dalam pemasangan di papan rangkaian (PCB), boleh dibolak-balik karena tidak mempunyai kaki positif dan negatif. Mempunyai kapasitas mulai dari beberapa piko Farad sampai dengan ratusan Kilopiko Farad (KpF). Dengan tegangan kerja maksimal 25 volt sampai 100 volt, tetapi ada juga yang sampai ribuan volt.
Cara Membaca Nilai Kapasitor Keramik :
Contoh misal pada badannya tertulis = 203, nilai kapasitasnya = 20.000 pF = 20 KpF =0,02 μF.
Jika pada badannya tertulis = 502, nilai kapasitasnya = 5.000 pF = 5 KpF = 0,005 μF
2. Kapasitor Polyester
Pada dasarnya sama saja dengan jenis kapasitor keramik begitu juga cara menghitung nilainya. Bentuknya persegi empat seperti permen. Biasanya mempunyai warna merah, hijau, coklat dan sebagainya.
3. Kondensator Kertas
Kondensator kertas ini sering disebut juga kondensator padder. Misal pada radio dipasang seri dari spul osilator ke variabel condensator. Nilai kapasitas yang dipakai pada sirkuit oscilator antara lain:
Kapasitas 200 pF – 500 pF untuk daerah gelombang menengah (Medium Wave / MW) = 190 meter – 500 meter.
Kapasitas 1.000 pF – 2.200 pF untuk daerah gelombang pendek (Short Wave / SW) SW 1 = 40 meter – 130 meter.
Kapasitas 2.700 pF – 6.800 pF untuk daerah gelombang SW 1, 2, 3 dan 4, = 13 meter – 49 meter.
Tabel Warna Kapasitor
4. Kapasitor Elektrolit (Electrolite Condenser = Elco)
Kapasitor elektrolit atau Electrolytic Condenser (Elco) adalah kondensator yang biasanya berbentuk tabung, mempunyai dua kutub kaki berpolaritas positif dan negatif, ditandai oleh kaki yang panjang positif sedangkan yang pendek negatif atau yang dekat tanda minus ( – ) adalah kaki negatif. Nilai kapasitasnya dari 0,47 μF (mikroFarad) sampai ribuan mikroFarad dengan voltase kerja dari beberapa volt hingga ribuan volt.
Selain kondensator elektrolit (Elco) yang mempunyai polaritas, ada juga kondensator jenis elco yang berpolaritas yaitu kondensator solid tantalum.dan ada Elco yang Non Polaritas pada kakinya tidak ada kutub (+) dan (-)
Kerusakan umum pada kondensator elektrolit di antaranya adalah :
• Kering (kapasitasnya berubah)
• Konsleting
• Meledak, yang dikarenakan salah dalam pemberian tegangan positif dan negatifnya, jika batas maksimum voltase dilampaui juga bisa meledak.
b. Kapasitor Tidak Tetap (Variabel dan Trimmer)
Kapasitor variabel dan trimmer adalah jenis kondensator yang kapasitasnya bisa diubah-ubah. Kondensator ini dapat berubah kapasitasnya karena secara fisik mempunyai poros yang dapat diputar dengan menggunakan obeng.

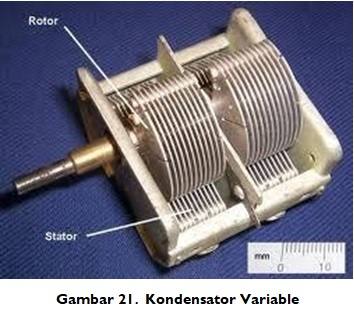

Kondensator variabel (Varco) terbuat dari logam, mempunyai kapasitas maksimum sekitar 100 pF (pikoFarad) sampai 500 pF (100pF = 0.0001μF).Kondensator variabel dengan spul antena dan spul osilator berfungsi sebagai pemilih gelombang frekuensi tertentu yang akan ditangkap.
Bagaimana? Kira-kira sudah paham yah apa itu kapasitor, dan jenis-jenis kapasitor. Mungkin hanya materi singkat ini saja yang bisa kami angkat pada kesempatan kali ini. Semoga yang sedikit ini dapat bermanfaat bagi para pembaca, khususnya para pelajar Indonesia di mana pun kalian berada. Sampai jumpa di materi berikutnya, salam.
Daftar Pustaka
Direktorat Pembinaan Sekolah Menengah Kejuruan – Komplek Kementerian Pendidikan dan Kebudayaan, Gedung E, Lantai 13 Jalan Jenderal Sudirman, Senayan, Jakarta 10270.
