Setelah sebelumnya kita membahas mengenai jenis-jenis kapasitor dan pengertian komponen induktor. Pada materi kali ini kita akan membahas secara sederhana tentang pengertian komponen dioda, dan jenis-jenis komponen dioda. Jadi, bila kamu sedang mencari informasi atau mengerjakan tugas seputar komponen dioda, bisa jadi apa yang kamu butuhkan ada di halaman ini. Untuk lebih jelasnya, silahkan simak materi selengkapnya di bawah ini.
Pengertian Komponen Dioda?
Dioda adalah salah satu komponen aktif sangat popular digunakan dalam rangkaian elektronika, karena bentuknya sederhana dan penggunaannya sangat luas. Ada beberapa macam rangkaian dioda, diantaranya : penyearah setengah gelombang (Half-Wave Rectifier), penyearah gelombang penuh (Full- Wave Rectifier), rangkaian pemotong (Clipper), rangkaian penjepit (Clamper) maupun pengganda tegangan (Voltage Multiplier). Di bawah ini merupakan gambar yang melambangkan dioda penyearah.
Sisi Positif (P) disebut Anoda dan sisi Negatif (N) disebut Katoda. Lambang dioda seperti anak panah yang arahnya dari sisi P ke sisi N. Karenanya ini mengingatkan kita pada arus konvensional dimana arus mudah mengalir dari sisi P ke sisi N.
Jenis-Jenis Komponen Dioda Dalam Elektronika
Ada 5 jenis komponen dioda secara umum, yaitu: Dioda germanium, Dioda silikon, Dioda selenium, Dioda zener dan Dioda cahaya (LED)
Cara Kerja Komponen Dioda
Dioda termasuk komponen elektronika yang terbuat dari bahan semikonduktor. Beranjak dari penemuan dioda, para ahli menemukan juga komponen turunan lainnya yang unik. Dioda memiliki fungsi yang unik yaitu hanya dapat mengalirkan arus satu arah saja. Struktur dioda tidak lain adalah sambungan semikonduktor P dan N.
Satu sisi adalah semikonduktor dengan tipe P dan satu sisinya yang lain adalah tipe N. Dengan struktur demikian arus hanya akan dapat mengalir dari sisi P menuju sisi N.
Gambar ilustrasi di atas menunjukkan sambungan PN dengan sedikit porsi kecil yang disebut lapisan deplesi (depletion layer), dimana terdapat keseimbangan hole dan elektron.
Seperti yang sudah diketahui, pada sisi P banyak terbentuk hole-hole yang siap menerima elektron sedangkan di sisi N banyak terdapat elektron-elektron yang siap untuk bebas merdeka.
Lalu, jika diberi bias positif, dengan arti kata memberi tegangan potensial sisi P lebih besar dari sisi N, maka elektron dari sisi N dengan serta merta akan tergerak untuk mengisi hole di sisi P. Tentu kalau elektron mengisi hole disisi P, maka akan terbentuk hole pada sisi N karena ditinggal elektron. Ini disebut aliran hole dari P menuju N. Jika menggunakan terminologi arus listrik, maka dikatakan terjadi aliran listrik dari sisi P ke sisi N.
Pertanyaan:
Sebaliknya, apakah yang terjadi jika polaritas tegangan dibalik yaitu dengan memberikan bias negatif (reverse bias).? Dalam hal ini, sisi N mendapat polaritas tegangan lebih besar dari sisi P.
Jawaban?
Tentu jawabannya adalah tidak akan terjadi perpindahan elektron atau aliran hole dari P ke N maupun sebaliknya. Karena baik hole dan elektron masing-masing tertarik ke arah kutup berlawanan. Bahkan lapisan deplesi (depletion layer) semakin besar dan menghalangi terjadinya arus.
Demikianlah sekelumit bagaimana dioda hanya dapat mengalirkan arus satu arah saja. Dengan tegangan bias maju yang kecil saja dioda sudah menjadi konduktor. Tidak serta merta di atas 0 volt, tetapi memang tegangan beberapa volt di atas nol baru bisa terjadi konduksi. Ini disebabkan karena adanya dinding deplesi (depletion layer). Untuk dioda yang terbuat dari bahan Silikon tegangan konduksi adalah di atas 0.7 volt. Kira-kira 0.3 volt batas minimum untuk dioda yang terbuat dari bahan Germanium.
Sebaliknya untuk bisa negatif dioda tidak dapat mengalirkan arus, namun memang ada batasnya. Sampai beberapa puluh bahkan ratusan volt baru terjadi breakdown, dimana dioda tidak lagi dapat menahan aliran elektron yang terbentuk di lapisan deplesi.

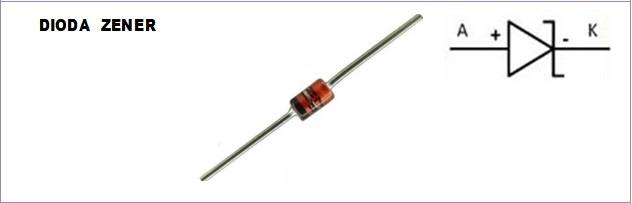

Dioda Zener
Fungsi dari dioda zener adalah sebagai penstabil tegangan. Selain itu dioda zener juga dapat dipakai sebagai pembatas tegangan pada level tertentu untuk keamanan rangkaian. Berikut ini rangkaian penerapan untuk regulator.
Dioda Varactor
Dioda varactor adalah sebuah kapasitor yang kapasitansinya ditentukan oleh tegangan yang masuk. Contoh penerapannya pada pesawat TV, pesawat radio FM, pesawat telekomunikasi yang bekerja pada frekwensi tinggi.

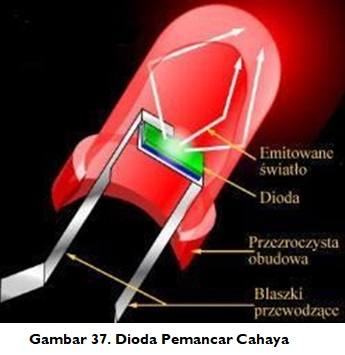

Dioda Pemancar Cahaya (LED)
LED adalah singkatan dari Light Emitting Dioda, merupakan komponen yang dapat mengeluarkan emisi cahaya. LED merupakan produk temuan lain setelah dioda. Strukturnya juga sama dengan dioda, tetapi belakangan ditemukan bahwa elektron yang menerjang sambungan P-N juga melepaskan energi berupa energi panas dan energi cahaya. LED dibuat agar lebih efisien jika mengeluarkan cahaya. Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang dipakai adalah gallium, arsenic dan phosphorus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.
Pada saat ini warna-warna cahaya LED yang ada adalah warna merah, kuning dan hijau. LED berwarna biru sangat langka. Pada dasarnya semua warna bisa dihasilkan, namun akan menjadi sangat mahal dan tidak efisien. Dalam memilih LED selain warna, perlu diperhatikan tegangan kerja, arus maksimum dan disipasi daya-nya. Rumah (chasing) LED dan bentuknya juga bermacam-macam, ada yang persegi empat, bulat dan lonjong.
Bahan Komponen LED
LED terbuat dari berbagai material setengah penghantar campuran seperti misalnya gallium arsenida fosfida (GaAsP), gallium fosfida (GaP), dan gallium aluminium arsenida (GaAsP). Karakteristiknya yaitu kalau diberi panjaran maju, pertemuannya mengeluarkan cahaya dan` warna cahaya bergantung pada jenis dan kadar material pertemuan. Ketandasan cahaya berbanding lurus dengan arus maju yang mengalirinya. Dalam kondisi menghantar, tegangan maju pada LED merah adalah 1,6 sampai 2,2 volt, LED kuning 2,4 volt, LED hijau 2,7 volt. Sedangkan tegangan terbaik maksimum yang dibolehkan pada LED merah adalah 3 volt, LED kuning 5 volt, LED hijau 5 volt. LED mengkonsumsi arus sangat kecil, awet dan kecil bentuknya (tidak makan tempat), selain itu terdapat keistimewaan tersendiri dari LED itu sendiri yaitu dapat memancarkan cahaya serta tidak memancarkan sinar infra merah (terkecuali yang memang sengaja dibuat seperti itu).
Penutup
Demikianlah uraian materi elektronika kita mengenai komponen dioda, mulai dari pengertian komponen dioda, hingga jenis-jenis komponen dioda. Semoga materi singkat ini bermanfaat, dan seperti biasanya! Jangan lupa bagikan materi ini ke teman sekolahmu, agar mereka juga mengetahui apa yang kamu ketahui.
