Jenis-Jenis Resistor – Bisa dibilang ini adalah kategori baru yang akan kita bahas di blog informasi kita. Apa itu? Benar sekali! Ini adalah kategori teknologi. Di kategori ini Kita akan membahas segala hal yang berkaitan dengan dunia teknologi. Entah itu info terbaru seputar teknologi, gadget, sampai hal terkecil seperti komponen akan Kita bahas di sini. Sekedar informasi aja yah, nama saya akhbar sanusi. Dulunya saya ini adalah salah seorang siswa SMK Elektronika di Medan.
Tahun pertama dan kedua, saya berada di SMK Mayjen Sutoyo, dan tahun ketiganya saya pindah ke Muhammadiyah 9 Medan. Ohiya, nama guru pembimbing saya saat di mayjen sutoyo adalah ibu halimah. Gimana kabarnya yah ibu guruku. Semoga baik-baik selalu.
Nah, pada kesempatan kali ini, seperti judul kita di atas, kami akan mengangkat materi pendidikan mengenai jenis-jenis resistor. Tapi sebelum itu, ada baik baiknya kamu juga memahami secara dasar, apa itu resistor. Yaudah daripada kepanjangan, langsung saja simak selengkapnya di bawah ini yah.
Apa itu Resistor?
Apa itu Resistor? Resistor adalah komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik, dengan resistansi tertentu (tahanan) dapat memproduksi tegangan listrik di antara kedua pin, nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir. berdasarkan hukum Ohm:
Resistor ini biasanya digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen elektronika yang paling banyak digunakan dalam rangkaian elektronik. Resistor bisa dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi.
Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
Jenis-Jenis Resistor
Secara umum sudah paham yah! Resistor berfungsi sebagai penghambat arus atau daya listrik ke dalam sebuah rangkaian elektronik. Nah, setelah memahami apa itu resistor, berikut di bawah ini telah kami susun dengan rapi, jenis-jenis resistor dan kegunaannya secara umum. Atau lebih tepatnya jenis-jenis resistor berdasarkan fungsinya
1. Resistor Tetap
Resistor tetap merupakan resistor yang mempunyai nilai hambatan tetap. Biasanya terbuat dari karbon, kawat atau panduan logam. Pada resistor tetap nilai Resistansi biasanya ditentukan dengan kode warna Resistor yang termasuk resistor jenis ini adalah :

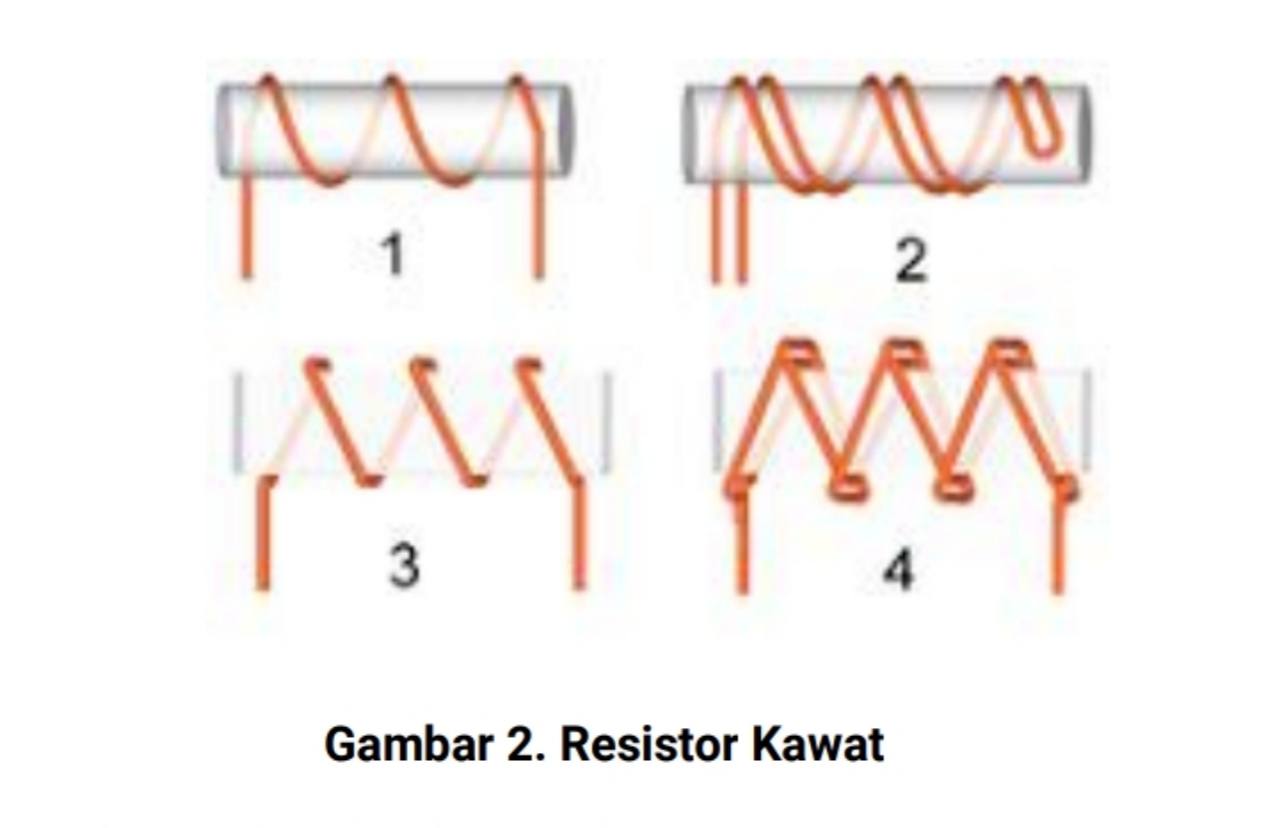

a. Resistor Kawat
Resistor kawat adalah jenis resistor generasi pertama yang lahir pada saat rangkaian elektronika masih menggunakan tabung hampa (vacuum tube). Bentuknya bervariasi dan memiliki ukuran yang cukup besar. Resistor kawat ini biasanya banyak dipergunakan dalam rangkaian power karena memiliki resistansi yang tinggi dan tahan terhadap panas yang tinggi.
Jenis resistor lainnya yang masih dipakai sampai sekarang adalah jenis resistor dengan lilitan kawat yang dililitkan pada bahan keramik, kemudian dilapisi dengan bahan semen. Rating daya yang tersedia untuk resistor jenis ini adalah dalam ukuran 1 watt, 2 watt, 5 watt, dan 10 watt. Ilustrasi dari resistor kawat dapat dilihat pada gambar di bawah ini:

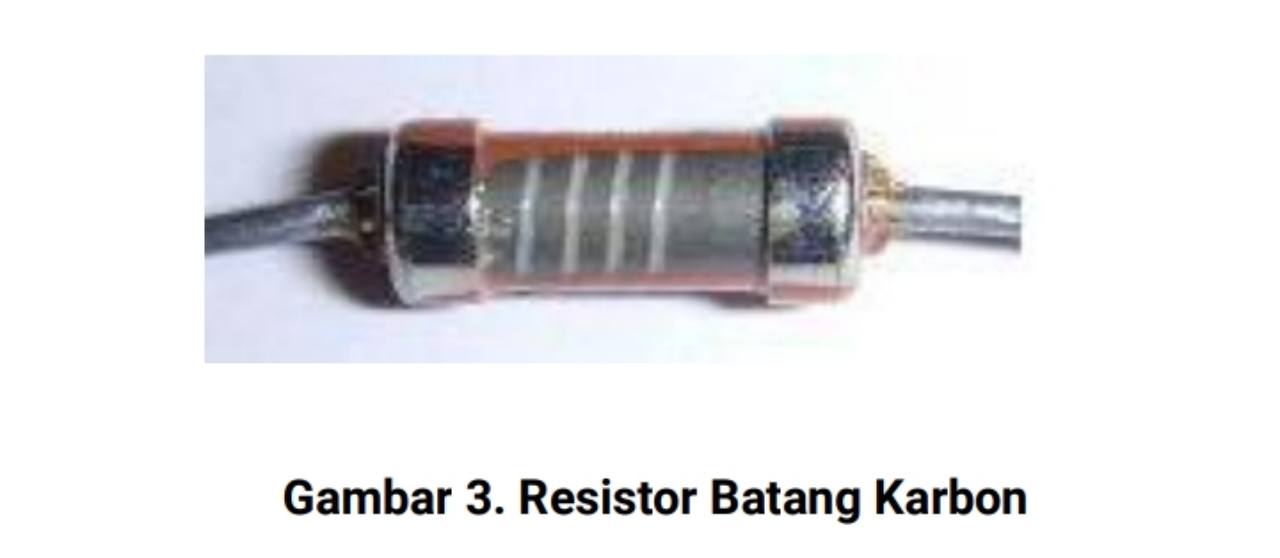

b. Resistor Batang Karbon (Arang)
Pada awalnya, resistor ini dibuat dari bahan karbon kasar yang diberi lilitan kawat yang kemudian diberi tanda dengan kode warna berbentuk gelang dan pembacaannya dapat dilihat pada tabel kode warna. Jenis resistor ini juga merupakan jenis resistor generasi awal setelah adanya resistor kawat. Sekarang sudah jarang untuk dipakai pada rangkaian – rangkaian elektronika. Bentuk dari resistor jenis ini dapat dilihat pada gambar di bawah ini.

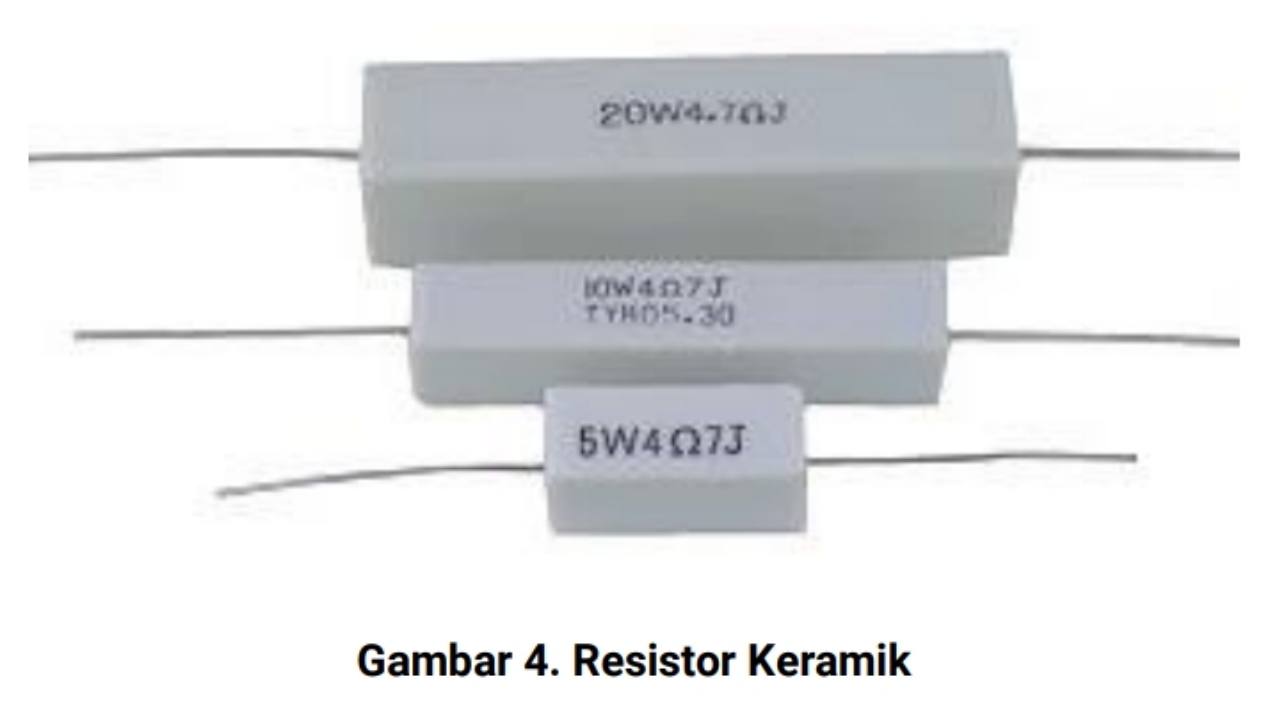

c. Resistor Keramik atau Porselin
Resistor ini terbuat dari keramik yang dilapisi dengan kaca tipis. Jenis resistor ini telah banyak digunakan dalam rangkaian elektronika saat ini karena bentuk fisiknya kecil dan memiliki resistansi yang tinggi. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di bawah ini.
d. Resistor Film Karbon
Resistor ini dibuat dari bahan karbon dan dilapisi dengan bahan film yang berfungsi sebagai pelindung terhadap pengaruh luar. Nilai resistansinya dicantumkan dalam bentuk kode warna.
Resistor ini juga sudah banyak digunakan dalam berbagai rangkaian elektronika karena bentuk fisiknya kecil dan memiliki resistansi yang tinggi. Namun, untuk masalah ukuran fisik, resistor ini masih kalah jika dibandingkan dengan resistor keramik. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di bawah ini.

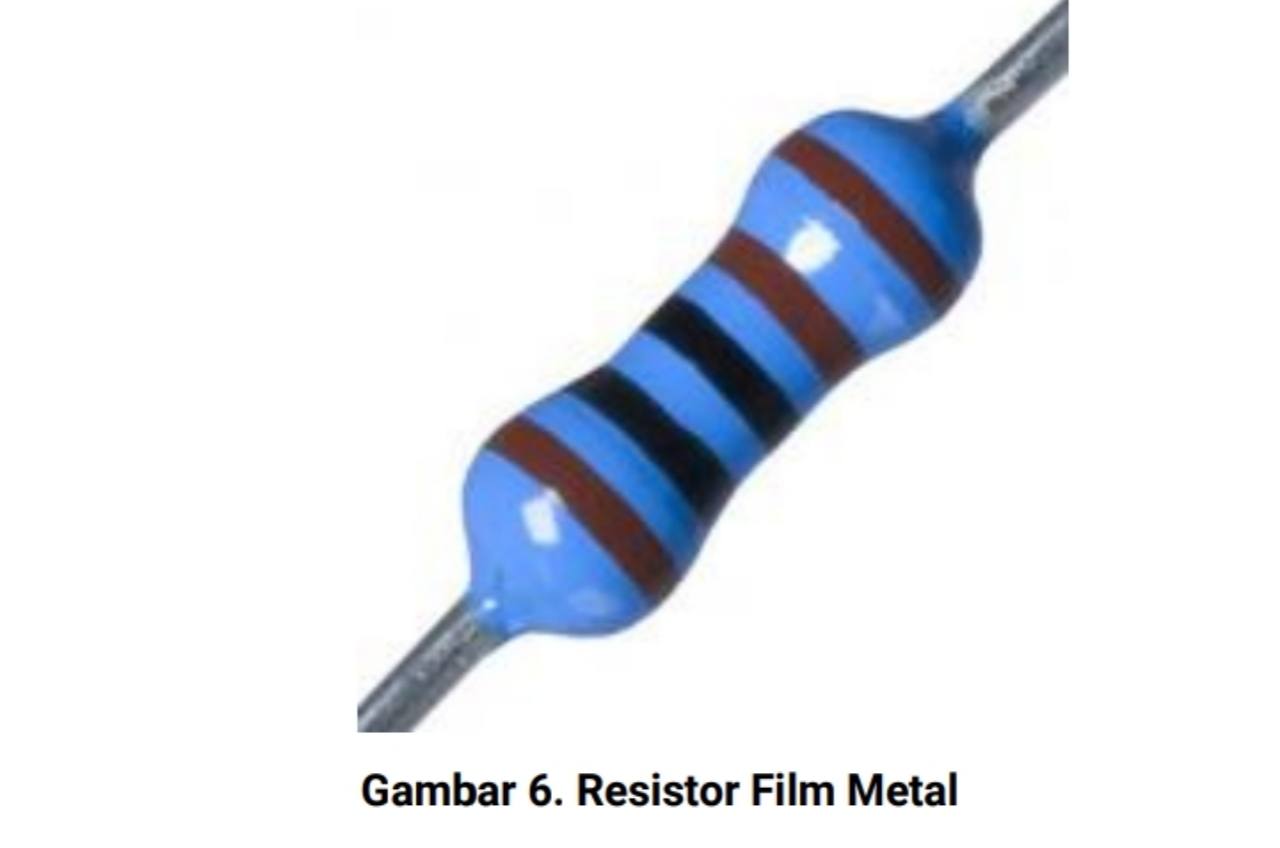

e. Resistor Film Metal
Jenis resistor film metal dibuat dengan bentuk hampir menyerupai resistor film karbon. Resistor tahan terhadap perubahan temperatur. Resistor ini juga memiliki tingkat kepresisian yang tinggi karena nilai toleransi yang tercantum pada resistor ini sangatlah kecil, biasanya sekitar 1% atau 5%. resistor film metal ini memiliki 5 buah gelang warna, bahkan ada yang 6 buah gelang warna.
Sedangkan, resistor film karbon hanya memiliki 4 buah gelang warna. Resistor film metal ini sangat cocok digunakan dalam rangkaian – rangkaian yang memerlukan tingkat ketelitian yang tinggi, seperti alat ukur. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di bawah ini.
2. Resistor Variabel (Tidak Tetap)
Resistor variabel (variable resistor atau varistor) adalah resistor yang nilai tahanannya dapat berubah atau dapat diubah. Ada bermacam-macam resistor variabel antara lain :
a. Potensiometer
Potensiometer adalah resistor tiga terminal yang nilai tahanannya dapat diubah dengan cara menggeser (untuk potensio jenis geser) atau memutar (untuk potensio jenis putar) tuasnya.

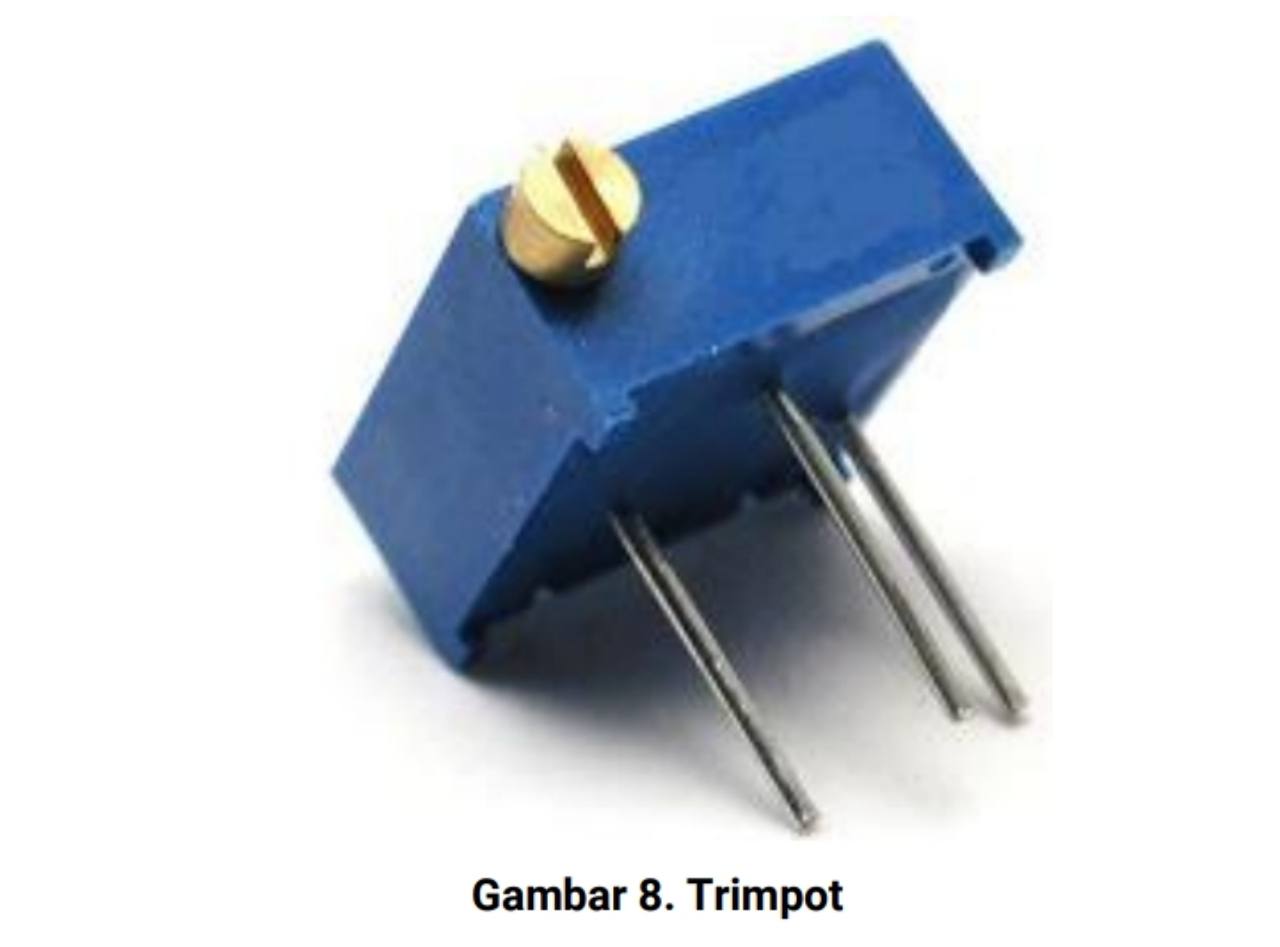

b. Trimpot
Trimpot adalah potensiometer yang cara mengubah nilai tahanannya dengan cara mentrim dengan menggunakan obeng trim.
c. PTC (Positif Temperature Control)
PTC termasuk jenis thermistor, yaitu resistor yang nilai tahanannya dipengaruhi oleh suhu. Nilai hambatan PTC saat dingin adalah sangat rendah, tetapi saat suhu PTC naik maka nilai hambatannya juga ikut naik.

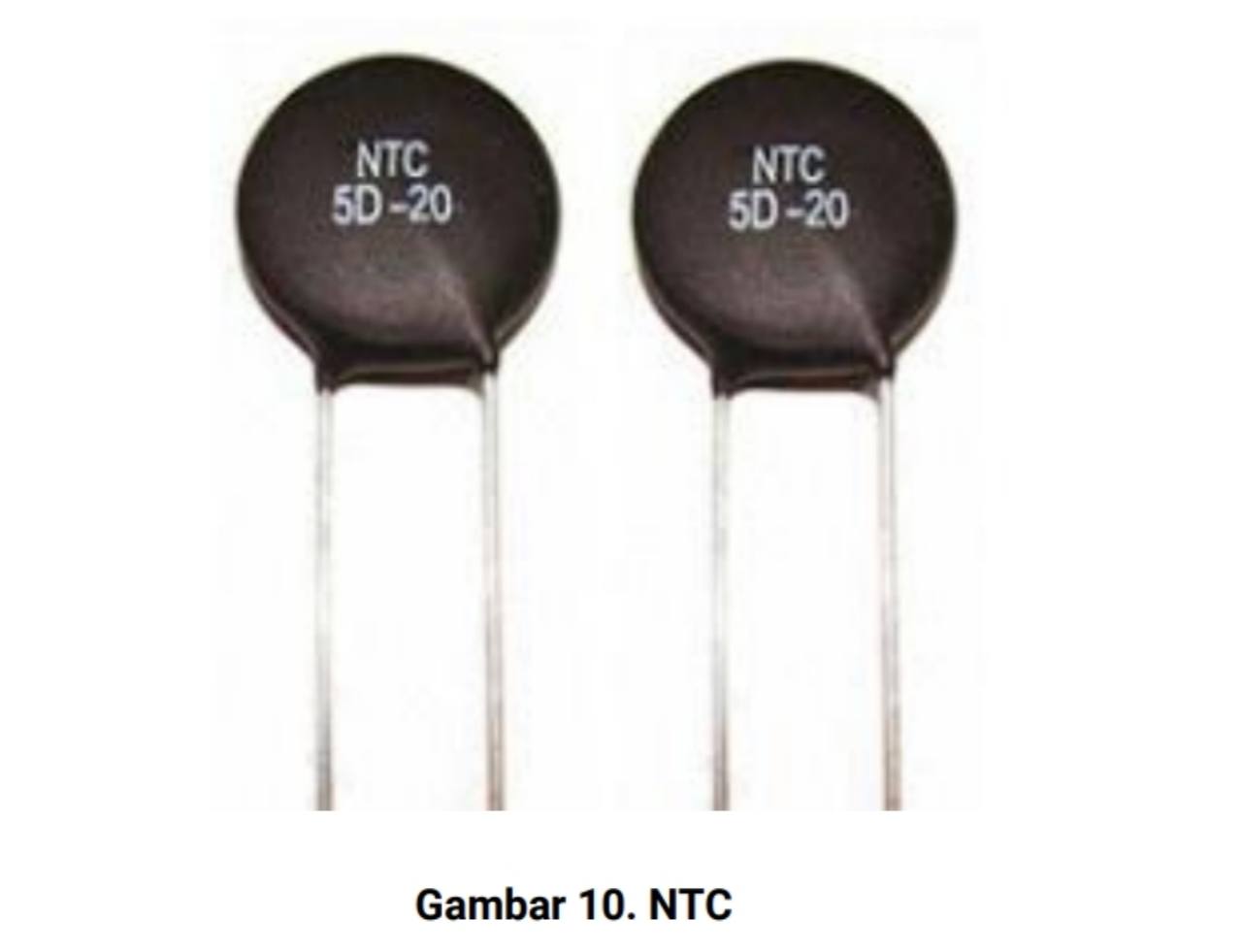

d. NTC (Negative Temperature Control)
NTC juga termasuk jenis thermistor, yaitu resistor yang nilai tahanannya dipengaruhi oleh suhu, tetapi NTC kebalikan dari PTC, dimana nilai tahanan NTC saat dingin sangat tinggi, tetapi saat suhu NTC semakin naik, maka nilai tahanannya akan semakin mengecil bahkan nol.
e. LDR (Light Depending Resistor)
LDR adalah merupakan resistor peka cahaya atau biasa disebut dengan fotoresistor, dimana nilai resistansinya akan menurun jika ada penambahan intensitas cahaya yang mengenainya.
f. VDR (Voltage Dependent Resistor)
VDR adalah singkatan dari Voltage Dependent Resistor, yaitu sebuah resistor tidak tetap yang nilai resistansinya akan berubah tergantung dari tegangan yang diterimanya. Sifat dari VDR adalah semakin besar tegangan yang diterima, maka nilai tahanannya akan semakin mengecil, sehingga arus yang melaluinya akan semakin besar. Dengan adanya sifat tersebut maka VDR akan sangat cocok digunakan sebagai stabilizer bagi komponen transistor.
Demikianlah, dari materi di atas tentu kita telah memahami apa itu resistor, dan apa saja jenis-jenis resistor berdasarkan fungsi kegunaannya. Terima kasih atas perhatian dan waktunya, bila kamu rasa artikel ini bermanfaat, jangan lupa bagikan artikel ini ke teman-teman sekolahmu yah. Salam.
Daftar Pustaka
Direktorat Pembinaan Sekolah Menengah Kejuruan. Komplek Kementerian Pendidikan dan Kebudayaan, Gedung E, Lantai 13 Jalan Jenderal Sudirman, Senayan, Jakarta 10270.
