Jenis Jenis Mesin Las Listrik – Pada kesempatan singkat ini, kami akan coba jelaskan kepada teman-teman sekalian, segala hal secara umum tentang dunia las listrik. Mulai dari pengertian secara teknis apa itu las listrik, jenis jenis las listrik, klasifikasi pemotongan dengan las listrik, dan beberapa hal terkait dengan las listrik tentunya. Seperti apa penjelasannya? simak di bawah ini.

jenis jenis mesin las listrik

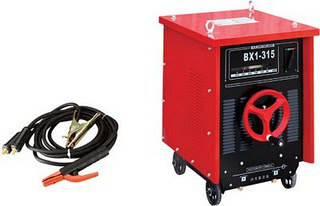

Mesin las listrik dan jenis jenisnya

Apa itu Las Listrik?

Pengelasan (welding) adalah salah satu teknik penyambungan logam dengan cara mencairkan sebagian logam induk dan logam pengisi dengan atau tanpa tekanan dan dengan atau tanpa logam penambah dan menghasilkan sambungan yang kontinyu.

Dalam lingkup penggunaan teknik pengelasan, ada banyak sekali kontruksi yang sangat luas, meliputi perkapalan, jembatan, rangka baja, bejana tekan, pipa pesat, pipa saluran dan sebagainya. Disamping untuk pembuatan, proses las dapat juga dipergunakan untuk reparasi misalnya untuk mengisi nlubang-lubang pada coran. Membuat lapisan las pada perkakas mempertebal bagian-bagian yang sudah aus, dan macam –macam reparasi lainnya.

Wawasan lain: Macam macam obeng

Pengelasan atau welding bukan tujuan utama dari suatu kontruksi, tetapi hanya merupakan sarana untuk mencapai ekonomi pembuatan yang lebih baik. Karena itu rancangan las dan cara pengelasan harus betul-betul memperhatikan dan memperlihatkan kesesuaian antara sifat-sifat lasdengan kegunaan kontruksi serta kegunaan disekitarnya. Prosedur pengelasan kelihatannya sangat sederhana, tetapi sebenarnya didalamnya banyak masalah-masalah yang harus diatasi dimana pemecahannya memerlukan bermacam-macam penngetahuan.

Oleh sebab itu di dalam pengelasan, penngetahuan harus turut serta mendampingi praktek, secara lebih bterperinci dapat dikatakan bahwa perancangan kontruksi bangunan dan mesin dengan sambungan las, harus direncanakan pula tentang cara-cara pengelasan. Cara ini pemeriksaan, bahan las, dan jenis las yang akan digunakan, berdasarkan fungsi dari bagian-bagian bangunan atau mesin yang dirancang. Mengutip definisi dari DIN (Deutch Industrie Normen) las adalah ikatan metalurgi pada sambungan logam paduan yang dilaksanakan dalam keadaan lumer atau cair.

Dari definisi tersebut dapat dijabarkan lebih lanjut bahwa las adalah sambungan setempat dari beberapa batang logam dengan menggunakan energi panas. Pada waktu ini telah dipergunakan lebih dari 40 jenis pengelasan termasuk pengelasan yang dilaksanakan dengan cara menekan dua logam yang disambung sehingga terjadi ikatan antara atom-atom molekul dari logam yang disambungkan.klasifikasi dari cara-cara pengelasan ini akan diterangkan lebih lanjut.

Saat ini pengelasan dan pemotongan merupakan pengelasan pengerjaan yang amat penting dalam teknologi produksi dengan bahan baku logam. Dari pertama perkembangannya sangat pesat telah banyak teknologi baru yang ditemukan. Sehingga boleh dikatakan hamper tidak ada logam yang dapat dipotong dan di las dengan cara-cara yang ada pada waktu ini. Dalam bab ini akan diterangkan beberapa cara penngelasan dan pemotongan yang telah banyak digunakan sedangkan penerapannya dalam praktek akan diterangkan dalam bab-bab yang lain.

Jenis jenis Cara Pengelasan (Welding)

Saat ini ada banyak sekali cara-cara pengklasifikasian yang digunakan dalam bidang las, ini disebabkan karena perlu adanya kesepakatan dalam hal-hal tersebut. Secara konvensional cara-cara pengklasifikasi tersebut vpada waktu ini dapat dibagi dua golongan, yaitu klasifikasi berdasarkan kerja dan klasifikasi berdasarkan energi yang digunakan. Klasifikasi pertama membagi las dalam kelompok las cair, las tekan, las patri dan lain-lainnya. Sedangkan klasifikasi yang kedua membedakan adanya kelompok-kelompok seperti las listrik, las kimia, las mekanik dan seterusnya. Bila diadakan pengklasifikasian yang lebih terperinci lagi, maka kedua klasifikasi tersebut diatas dibaur dan akan terbentuk kelompok-kelompok yang banyak sekali. Diantara kedua cara klasifikasi tersebut diatas kelihatannya klasifikasi cara kerja lebih banyak digunakan karena itu pengklasifikasian yang diterangkan dalam bab ini juga berdasarkan cara kerja. Berdasrkan klasifikasi ini pengelasan dapat dibagi dalam tiga kelas utama yaitu : pengelasan cair, pengelasan tekan dan pematrian.

1. Pengelasan cair adalah cara pengelasan dimana sambungan dipanaskan sampai mencair dengan sumber panas dari busur listrik atau sumber api gas yang terbakar.

2. pengelasan tekan adalah pcara pengelasan dimana sambungan dipanaskan dan kemudian ditekan hingga menjadi satu.

3. pematrian adalah cara pengelasan diman sambungan diikat dan disatukan denngan menggunakan paduan logam yang mempunyai titik cair rendah. Dalam hal ini logam induk tidak turut mencair.

Adapun pemotongan yang dibahas dalam materi ini adalah cara memotong logam yang didasarkan atas mencairkan logam yang dipotong. Cara yang banyak digunakan dalam pengelasan adalah pemotongan dengan gas oksigen dan pemotongan dengan busur listrik. Pengelasan yang paling banyak digunakan saat ini adalah pengelasan cair dengan busur gas. Karena itu kedua cara tersebut yaitu las busur listrik dan las gas akan dibahas secara terpisah.

Adapun cara-cara penngelasan yang lain akan dikelompokkan dalam satu pokok bahasan. Pemotongan, karena merupakan masalah tersendiri maka pembahasannya juga dilakukan secara terpisah.

Apa itu Las Busur Listrik?

Las busur listrik atau pada umumnya disebut las listrik termasuk suatu proses penyambungan logam dengan menggunakan tenaga listrik sebagai sumber panas. Jadi surnber panas pada las listrik ditimbulkan oleh busur api arus listrik, antara elektroda las dan benda kerja. Benda kerja merupakan bagian dari rangkaian aliran arus listrik las. Elektroda mencair bersama-sama dengan benda kerja akibat dari busur api arus listriik. Gerakan busur api diatur sedemikian rupa, sehingga benda kerja dan elektroda yang mencair, setelah dingin dapat menjadi satu bagian yang sukar dipisahkan. Jenis sambungan dengan las listrik ini merupakan sambungan tetap.

Penggolongan macam proses las listrik antara lain, ialah :

Las listrik dengan Elektroda Karbon, misalnya :

a. Las listrik dengan elektroda karbon tunggal

b. Las listrik dengan elektroda karbon ganda.

Pada alas listrik dengan elektroda karbon, maka busur listrik yang terjadi diantara ujung elektroda karbon dan logam atau diantara dua ujung elektroda karbon akan memanaskan dan mencairkan logam yang akan dilas. Sebagai bahan tambah dapat dipakai elektroda dengan fluksi atau elektroda yang berselaput fliksi.

Las Listrik dengan Elektroda Logam, misalnya :

1. Las listrik dengan elektroda berselaput,

2. Las listrik TIG (Tungsten Inert Gas),

3. Las listrik submerged.

a. Las listrik dengan elektroda berselaput

Las listrik ini menggunakan elektroda berelaput sebagai bahan tambahan. Busur listrik yang terjadi di antara ujung elektroda dan bahan dasar akan mencairkan ujung elektroda dan sebagaian bahan dasar. Selaput elektroda yang turut terbakar akan mencair dan menghasilkan gas yang melindungi ujung elekroda kawah las, busur listrik terhadap pengaruh udara luar. Cairan selaput elektroda yang membeku akan memutupi permukaan las yang juga berfungsi sebagai pelindung terhadap pengaruh luar.

Perbedaan suhu busur listrik tergantung pada tempat titik pengukuran, missal pada ujung elektroda bersuhu 3400° C, tetapi pada benda kerja dapat mencapai suhu 4000° C.

b. Las Listrik TIG

Las listrik TIG (Tungsten Inert Gas = Tungsten Gas Mulia) menggunakan elektroda wolfram yang bukan merupakan bahan tambah. Busur listrik yang terjadi antara ujung elektroda wolfram dan bahan dasar merupakan sumber panas, untuk pengelasan. Titik cair elektroda wolfram sedemikian tingginya sampai 3410° C, sehingga tidak ikut mencair pada saat terjadi busur listrik.

Tangkai listrik dilengkapi dengan nosel keramik untuk penyembur gas pelindung yang melindungi daerah las dari luar pada saat pengelasan. Sebagian bahan tambah dipakai elektroda tampa selaput yang digerakkan dan didekatkan ke busur yang terjadi antara elektroda wolfram dengan bahan dasar.

Sebagi gas pelindung dipakai argin, helium atau campuran dari kedua gas tersebut yang pemakainnya tergantung dari jenis logam yang akan dilas. Tangkai las TIG biasanya didinginkan dengan air yang bersirkulasi.

c. Las Listrik Submerged

Las listrik submerged yang umumnya otomatis atau semi otomatis menggunakan fluksi serbuk untuk pelindung dari pengaruh udara luar. Busur listrik di antara ujung elektroda dan bahan dasar di dalam timnunan fluksi sehingga tidak terjadi sinar las keluar seperti biasanya pada las listrik lainya. Operator las tidak perlu menggunakan kaca pelindung mata (helm las).

Pada waktu pengelasan, fluksi serbuk akan mencir dan membeku dan menutup lapian las. Sebagian fluksi serbuk yang tidak mencair dapat dipakai lagi setelah dibersihkan dari terak-terak las.

Elektora yang merupakan kawat tampa selaput berbentuk gulungan (roll) digerakan maju oleh pasangan roda gigi yang diputar oleh motor listrik ean dapat diatur kecepatannya sesuai dengan kebutuhan pengelasan.

d. Las Listrik MIG

Seperti halnya pad alas listrik TIG, pad alas listrik MIG juga panas ditimbulkan oleh busur listrik antara dua electron dan bahan dasar. Elektroda merupakan gulungan kawat yang berbentuk rol yang geraknya diatur oleh pasangan roda gigi yang digerakkan oleh motor listrik. Gerakan dapat diatur sesuai dengan keperluan. Tangkai las dilengkapi dengan nosel logam untuk menghubungkan gas pelindung yang dialirkan dari botol gas melalui slang gas.

Gas yang dipakai adalah CO2 untuk pengelasan baja lunak dan baja. Argon atau campuran argon dan helium untuk pengelasan aluminium dan baja tahan karat. Proses pengelasan MIG ini dadpat secara semi otomatik atau otomatik. Semi otomatik dimaksudkan pengelasan secara manual, sedangkan otomatik adalah pengelasan yang seluruhnya dilaksanakan secara otomatik.

Elektroda keluar melalui tangkai bersama-sama dengan gas pelindung.

Jenis-jenis Mesin Las Busur Listrik

Berbicara mengenai mesin las busur listrik, maka item ini dapat kita klasifikasikan menjadi 3 jenis antara lain :

1. Mesin Las Arus Bolak-balik (Mesin AC)

2. Mesi Las Arus Searah (Mesin DC)

3. Mesin Las Ganda (Mesin AC-DC)

Mesin Las Arus Bolak-balik (Mesin AC)

Karena langsung menggunakan arus listrik AC dari PLN  yang memiliki tegangan yang cukup tinggi dibandingkan kebutuhan pengelasan yang hanya membutuhkan  tegangan berkisar 55 Volt sampai dengan 85 Volt maka mesin las ini menggunakan transformator ( Trafo) step-down, yaitu trafo yang berfungsi menurunkan tegangan. Transformator yang digunakan pada peralatan las mempunyai daya yang cukup besar. Untuk mencairkan sebagian logam induk dan elektroda dibutuhkan energi yang besar, karena tegangan pada bagian terminal kumparan sekunder hanya kecil, maka untuk menghasilkan daya yang besar perlu arus besar. Arus yang digunakan untuk peralatan las sekitar 10 ampere sampai 500 ampere. Besarnya arus listrik dapat diatur sesuai dengan keperluan las. Untuk keperluan daya besar diperlukan arus yang lebih besar pula, dan sebaliknya.

Mesin Las Arus Searah (Mesin DC)

Arus listrik yang digunakan untuk memperoleh nyala busur listrik adalah arus searah. Arus searah ini berasal dari mesin berupa dynamo motor listrik searah. Dinamo dapat digerakkan oleh motor listrik, motor bensin, motor diesel, atau alat penggerak yang lain. Mesin arus yang menggunakan motor listrik sebagai penggerak mulanya memerlukan peralatan yang berfungsi sebagai penyearah arus. Penyearah arus atau rectifier berfungsi untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Arus bolak-balik diubah menjadi arus searah pada proses pengelasan mempunyai beberapa keuntungan, antara lain:

a. nyala busur listrik yang dihasilkan lebih stabil.
b. setiap jenis elektroda dapat digunakan pada mesin las DC.
c. tingkat kebisingan lebih rendah,
d. mesin las lebih fleksibel, karena dapat diubah ke arus bolak-balik atau arus searah.

Mesin las DC ada 2 macam, yaitu mesin las stasioner atau mesin las portabel. Mesin las stasioner biasanya digunakan pada tempat atau bengkel yang mempunyai jaringan listrik permanen, misal listrik PLN. Adapun mesin las portabel mempunyai bentuk relatif kecil biasanya digunakan untuk proses pengelasan pada tempat-tempat yang tidak terjangkau jaringan listrik. Hal yang perlu diperhatikan dalam pengoperasian mesin las adalah penggunaan yang sesuai dengan prosedur yang dikeluarkan oleh prabrik pembuat mesin, perawatan yang sesuai dengan anjuran. Sering kali gangguan-gangguan timbul pada mesin las, antara lain mesin tidak mengeluarkan arus listrik atau nyala busur listrik lemah.

Kelebihan mesin Las DC

Berikut di bawah ini adalah beberapa kelebihan dari penggunaan mesin las DC atau searah.

1. Busur nyala listrik yang dihasilkan stabil
2. Dapat menggunakan semua jenis elektroda
3. Dapat digunakan untuk pengelasan pelat tipis

Mesin Las AC

Berikut di bawah ini beberapa keuntungan atau kelebihan menggunakan mesin las AC atau arus bolak balik.

  1. Perlengkapan dan perawatan lebih murah
  2. Kabel massa dan kabel elektroda dapat ditukar untuk mempengaruhi yang dihasilkan
  3. Nyala busur kecil sehingga mengurangi timbulnya keropos pada rigi-rigi las
  4. Mesin Las Ganda (Mesin AC-DC)

Kelebihan Mesin Las AC-DC

Mesin las ini mampu melayani pengelasan dengan arus searah (DC) dan pengelasan dengan arus bolak-balik. Mesin las ganda mempunyai transformator satu fasa dan sebuah alat perata dalam satu unit mesin. Keluaran arus bolak-balik diambil dari terminal lilitan sekunder transformator melalui regulator arus. Adapun arus searah diambil dari keluaran alat perata arus. Pengaturan keluaran arus bolakbalik atau arus searah dapat dilakukan dengan mudah, yaitu hanya dengan memutar alat pengatur arus dari mesin las. Mesin las AC-DC lebih fleksibel karena mempunyai semua kemampuan yang dimiliki masing-masing mesin las DC atau mesin las AC. Mesin las jenis ini sering digunakan untuk bengkel-bengkel yang mempunyai jenis-jenis pekerjaan yang bermacam-macam, sehingga tidak perlu mengganti-ganti las untuk pengelasan berbeda.

Mungkin demikian yang bisa kami susun terkait materi jenis jenis mesin las listrik. Semoga apa yang kami susun ini dapat membuat pembaca faham apa itu mesin las listrik secara umum dan mengenali klasifikasinya. Ohiya, materi ini kami susun dan kutip dari http://rahmadbayutkr.blogspot.com/2013/05/v-behaviorurldefaultvmlo.html
